Gaschromatographen für Ausbildung und Industrie



CGA21-1   Gaschromatographen mir Wärmeleitfähigkeits-Detektor







„filling the gap…“ ein integrierter Gaschromatograph schließt die Lücke zwischen Systemgeräten und Demonstrations-Chromatographen für die Lehre. Das Gerät vereinigt viele Eigenschaften eines Systemgeräts mit kompakten Abmessungen und einem exzellenten Preis/Leistungsverhältnis.







1. Technische Daten: Chromatograph



Säulenofen: Zwangsbelüftetes Edelstahlgehäuse mit temperaturprogrammierbarer Heizung. Temperaturerfassung mit Pt500 Sensor, digitale PID-Regelung mit Phasenabschnittssteuerung. Heizleistung 400 Watt.



Injektor:  Splitlos. Separate digitale PID-Temperaturregelung. Wählbar:  Manuelle oder automatische Temperaturprogrammierung aus dem Temperaturverlauf des Säulenofens. Heizleistung 100 Watt.



Wärmeleitfähigkeitsdetektor: WLD mit zwei Präzisionsfilamenten aus Wolfram-Rhenium von GO-MAC / USA. Brückenschaltung mit automatischem und manuellem Abgleich der Nulllinie. Separate Heizung des Detektorblocks,  Temperaturerfassung mit Pt500 Sensor, digitale  PID-Regelung, Heizleistung 0 - 100 Watt.(Typ GC-CGA-1 für gepackte Säulen, GC-CGA-2 für Kapillarsäulen 0,53 mm Innendurchmesser)







2. Integriert Steuerung



Integrierter Rechner mit 32-Bit IA CPU, 1024 MByte RAM, CompactFlash-Disk 2-16 GByte. Digitale Temperaturregelung und Ablaufsteuerung, Messwertaufnahme und Speicherung.



Standard PC Anschlussfeld für VGA-Monitor mit 1280X1024 Auflösung, Maus, Tastatur Drucker. USB Anschlüsse zur Messdatenspeicherung auf USB-Stick. Netzwerkanschluss.





3. Software



Multitasking-Betriebssystem 16/32 Bit mit Echtzeiteigenschaften



Integriertes Software Paket: Programmpaket zur Steuerung das Chromatographen und zur Auswertung der Chromatogramme.

Funktionsumfang der Software:



• interaktive Einstellung der Parameter einer Messung

• skalierbare Darstellung des GC-Kurvenzugs.

• halbautomatische Integration

• Vergleich zweier Messungen. Absolutmassenbestimmung von Peaks.

• Speicherung und Archivierung von Chromatogrammen im XML-Format

• Reportgenerator zur Erzeugung von Messdatenblättern. Speicherung als pdf-Datei möglich.

• kontextbezogene Hilfefunktion zu den einzelnen Programmteilen.

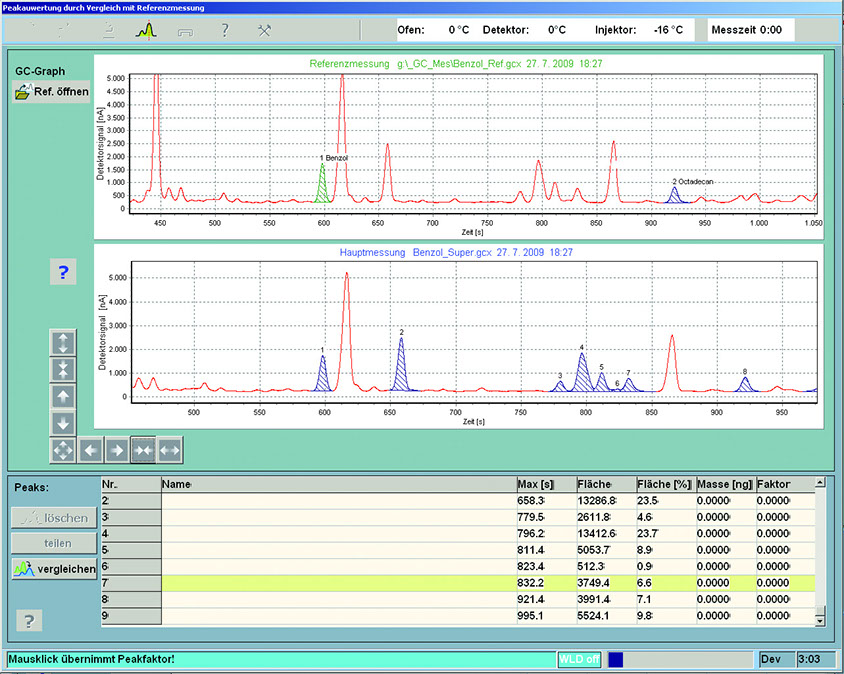

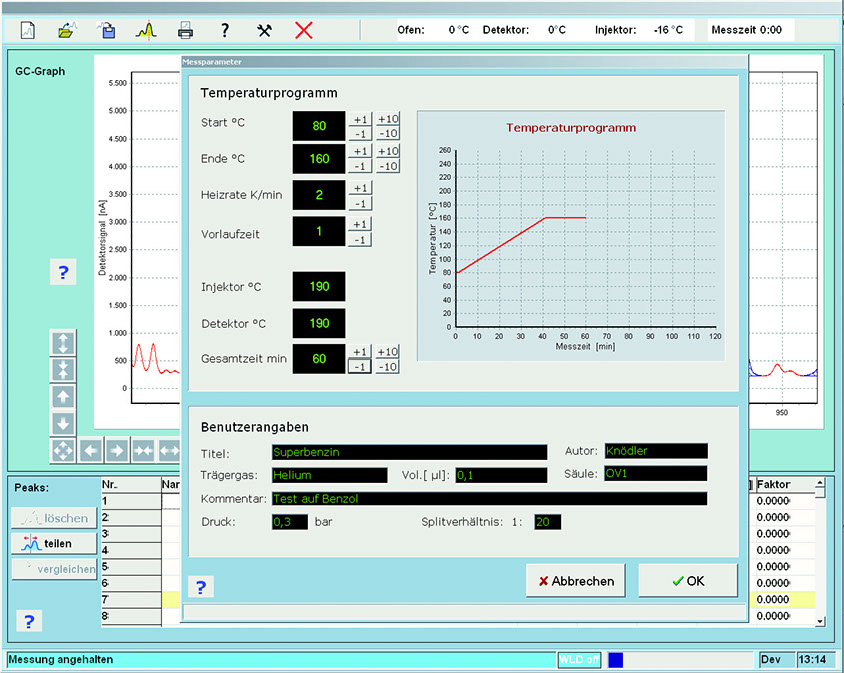

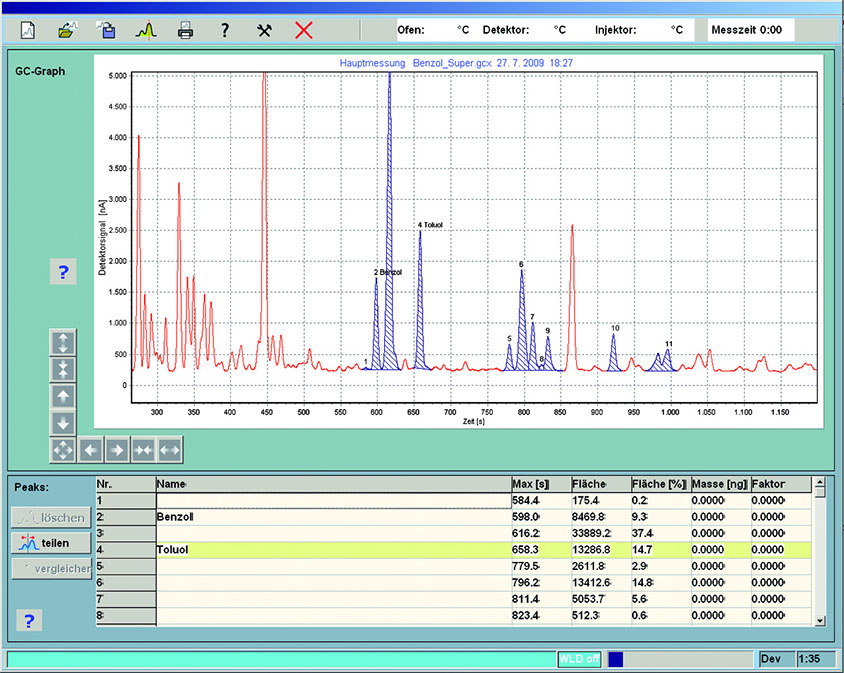

Screenshots:
